天線作為無線電的發射和接收設備是影響信號強度和質量的重要設備,其在移動通信領域的重要性非常關鍵。通過對天線選型,天 線安裝,天線調整從而保障基站覆蓋區域的信號強度與質量。對其的 掌握程度是網規與網優工程師的技能基本要求之一。下文重點說明天線要掌握哪些方面及其原理和影響。

什么是天線?

答: 如圖所示天線就是把設備傳輸的電信號轉換為電磁波傳送。天線都具備收發功能,實地使用可能存在某個天線只做接收用(例如廣播天線)。

天線接收信號的原理 ：

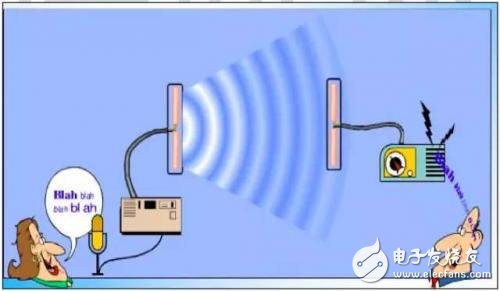

天線本身就是一個振蕩器，但又與普通的LC振蕩回路不同，它是普通振蕩回路的變形。 圖中LC是發信機的振蕩回路。 電場集中在電容器的兩個極板之中，而磁場則分布在電感線圈的有限空間里，電磁波顯然不能向廣闊空間輻射。如果將振蕩電路展開，使電磁場分布于空間很大的范圍， 這就創造了有利于輻射的條件；于是，來自發信機的、已調制的高頻信號電流由饋線送到天線上，并經天線把高頻電流能量轉變為相應的電磁波能量，向空間輻射 電磁波的能量從發信天線輻射出去以后，將沿地表面所有方向向前傳播。若在交變電磁場中放置一導線，由于磁力線切割導線，就在導線兩端激勵一定的交變電壓——電動勢，其頻率與發信頻率相同。若將該導線通過饋線與收信機相連，在收信機中就可以獲得已調波信號的電流。因此，這個導線就起了接收電磁波能量并轉變為高頻信號電流能量的作用，所以稱此導線為收信天線。無論是發信天線還是收信天線，它們都屬于能量變換器，“可逆性”是一般能量變換器的特性。同樣一副天線，它既可作為發信天線使用，也可作為收信天線使用，通信設備一般都是收、發共同用一根天線。因此，同一根天線既關系到發信系統的有效能量輸出，又直接影響著收信系統的性能。 天線的可逆性不僅表現在發信天線可以用作收信天線，收信天線可以用作發信天線，并且表現在天線用作發信天線時的參數，與用作收信天線時的參數保持不變，這就是天線的互易原理。

答: 如圖所示天線就是把設備傳輸的電信號轉換為電磁波傳送。天線都具備收發功能,實地使用可能存在某個天線只做接收用(例如廣播天線)。

天線接收信號的原理 ：

天線本身就是一個振蕩器，但又與普通的LC振蕩回路不同，它是普通振蕩回路的變形。 圖中LC是發信機的振蕩回路。 電場集中在電容器的兩個極板之中，而磁場則分布在電感線圈的有限空間里，電磁波顯然不能向廣闊空間輻射。如果將振蕩電路展開，使電磁場分布于空間很大的范圍， 這就創造了有利于輻射的條件；于是，來自發信機的、已調制的高頻信號電流由饋線送到天線上，并經天線把高頻電流能量轉變為相應的電磁波能量，向空間輻射 電磁波的能量從發信天線輻射出去以后，將沿地表面所有方向向前傳播。若在交變電磁場中放置一導線，由于磁力線切割導線，就在導線兩端激勵一定的交變電壓——電動勢，其頻率與發信頻率相同。若將該導線通過饋線與收信機相連，在收信機中就可以獲得已調波信號的電流。因此，這個導線就起了接收電磁波能量并轉變為高頻信號電流能量的作用，所以稱此導線為收信天線。無論是發信天線還是收信天線，它們都屬于能量變換器，“可逆性”是一般能量變換器的特性。同樣一副天線，它既可作為發信天線使用，也可作為收信天線使用，通信設備一般都是收、發共同用一根天線。因此，同一根天線既關系到發信系統的有效能量輸出，又直接影響著收信系統的性能。 天線的可逆性不僅表現在發信天線可以用作收信天線，收信天線可以用作發信天線，并且表現在天線用作發信天線時的參數，與用作收信天線時的參數保持不變，這就是天線的互易原理。
