GPS模塊就是通過衛星信號，進行定位或者導航的。而接收信號就必須用到天線。 GPS衛星信號分為L1和L2，頻率分別為1575.42MHZ和1228MHZ，其中L1為開放的民用信號，信號為圓形極化。信號強度為-166dBW左右，屬于比較弱的信號。 所以要為GPS模塊準備專用的天線來接收信號。

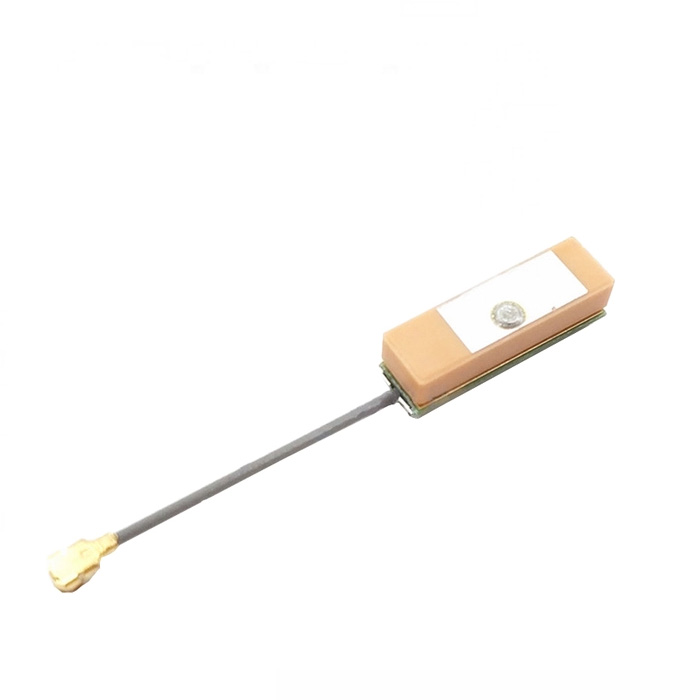

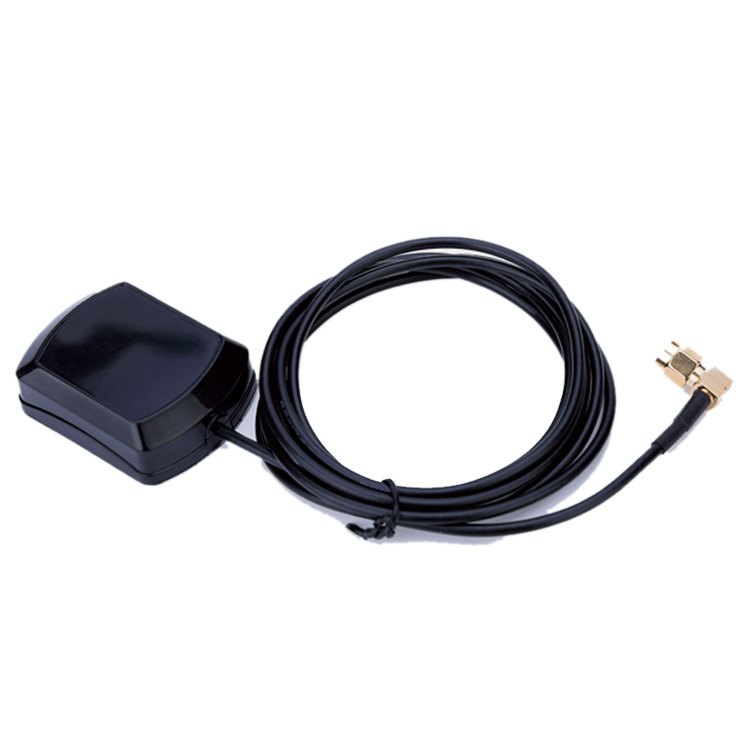

GPS模塊常見的天線是陶瓷平板天線，這種天線成本低，外部加有源放大電路，接收信號方向單一，增益比較高，所以采用最多。但它的缺點是體積大，易受溫度影響產生頻率漂移。如果把陶瓷面積做小，會影響接收增益;如果做薄，會影響接收天線接收帶寬，還會受有源放大部分影響。目前使用效果較好的尺寸是25×25×4mm的。陶瓷片天線在實際使用時垂直向上放置時的效果最好。

GPS天線的信號傳輸線同樣非常重要，包括外部饋線與PCB走線。只有在阻抗匹配時輸出功率才可能最大。因此整個傳輸線要保證50Ω的高頻阻抗。

GPS模塊廠家推出的常見的GPS模塊有兩種：比如SKYLAB推出的單獨的GPS模塊和天線一體化的GPS模塊。單獨的模塊需要自己接天線到相應的引腳，這種可以自己根據實際的產品應用需要來自己設計，適合對GPS天線比較熟悉的開發者；天線一體化的GPS模塊已經在模塊的背面配備了一塊貼片陶瓷天線，這種GPS模塊不需要另外配置天線了，適合對GPS天線不太熟悉的開發者使用！

影響GPS天線性能的主要是以下幾個方面

1、陶瓷片：陶瓷粉末的好壞以及燒結工藝直接影響它的性能。現市面使用的陶瓷片主要是25×25、18×18、15×15、12×12。陶瓷片面積越大，介電常數越大，其共振頻率越高，接受效果越好。陶瓷片大多是正方形設計，是為了保證在XY方向上共振基本一致，從而達到均勻收星的效果。

2、銀層：陶瓷天線表面銀層可以影響天線共振頻率。理想的GPS陶瓷片頻點準確落在1575.42MHz，但天線頻點非常容易受到周邊環境影響，特別是裝配在整機內，必須通過調整銀面涂層外形，來調節頻點重新保持在1575.42MHz。因此GPS整機廠家在采購天線時一定要配合天線廠家，提供整機樣品進行測試。

3、饋點：陶瓷天線通過饋點收集共振信號并發送至后端。由于天線阻抗匹配的原因，饋點一般不是在天線的正中央，而是在XY方向上做微小調整。這樣的阻抗匹配方法簡單而且沒有增加成本。僅在單軸方向上移動稱為單偏天線，在兩軸均做移動稱為雙偏。

4、放大電路：承載陶瓷天線的PCB形狀及面積。由于GPS有觸地反彈的特性，當背景是7cm×7cm無間斷大地時，patch天線的效能可以發揮到極致。雖然受外觀結構等因素制約，但盡量保持相當?shù)拿娣e且形狀均勻。放大電路增益的選擇必須配合后端LNA增益。Sirf的GSC3F要求信號輸入前總增益不得超過29dB，否則信號過飽和會產生自激。

GPS天線有四個重要參數：增益（Gain）、駐波（VSWR）、噪聲系數（Noise figure）、軸比（Axial ratio）。其中特別強調軸比，它是衡量整機對不同方向的信號增益差異性的重要指標。由于衛星是隨機分布在半球天空上，所以保證天線在各個方向均有相近的敏感度是非常重要的。軸比受到天線性能、外觀結構、整機內部電路及EMI等影響。
